Noland MD33 Alus- ja moottorivalvonta-järjestelmä

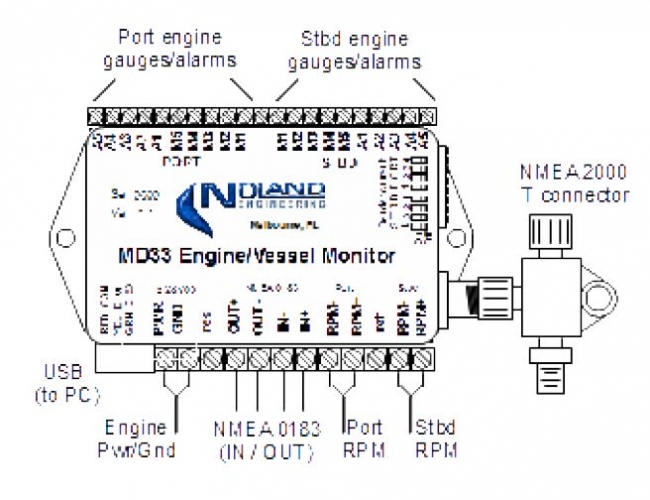

Järjestelmään voidaan liittää ja tarkastella samanaikaisesti 5+5 kpl analogista signaalia syöttävää mittaritietoa, 1+1 kpl taajuuteen tai pulssiin perustuvaa mittaritietoa ja 5+5 kpl hälytystapahtuman ja niiden keston ilmaisinta. Alus- ja/tai moottorianturien tieto kerätään suoraan aluksessa olemassa olevista mittareista tai tarvikeantureista liitäntäyksikköön.

Cport²-ohjelmisto perustuu simuloituun kojetaulukuvaan. Käyttäjä voi itse määritellä mittarien mitta-alueen , värin, nimikkeen sekä skaalausarvot tarvittaessa. Ohjelmistossa on datan keräys- ja toisto-ominaisuus, jolla dataa voidaan viedä Excel-muodossa jälkikäteen tarkasteltavaksi ja piirrettäväksi. Näytön alareunassa esitetään myös samanaikaisesti datatietoja navigointilaitteistolta. Tämä tieto on erittäin käytännöllinen asetusten ja kalibroinnin aikana sekä vianetsinnässä.

MD33 on myös NMEA-multiplexer yhden NMEA 0183 -laitteen samanaikaiseen kytkentään. Laitteiden data yhdistetään ja se saadaan vietyä yhdestä portista PC-tietokoneeseen tai muuhun laitteeseen.

Tekniset tiedot
Käyttöjännite: 10-28 VDC
Virrankulutus: 100mA (max)
NMEA-sisäänmeno: Optoeristetty, min. 2.5 V (4800-38400 baud)
NMEA-ulosmeno: RS-422, max. 4.0 V (4800-38400 baud)
Analogisignaalin sisäänmenotaso (portit A1-A4): 0-20 V ja (portti A5) 0-40 V
Hälytys/tila taso: <1.5 V (off), >3.5 V (On)
Maksimi analog tai hälytys taso: 30 VDC (paitsi A5 = 50 VDC)
Koko ja paino: 95 x 76 x 25 mm, 340 g
Takuu: 2 vuotta
