320 W MPPT tekniikan latausta tehostava lataussäädin on optimoitu venekäyttöön ja matkailuautoihin.
MOONRAY EI OLE KUIN MUUT AURINKOLATAUKSEN SÄÄTIMET
Aurinkopaneelijärjestelmän asentaminen huviveneeseen tai matkailuautoon voi olla haastavaa. Aurinkopaneeliteollisuus keskittyy enimmäkseen suuriin kiinteisiin asennuksiin. SUNBEAMsystemin tavoitteena on kuitenkin valmistaa laitteita ajoneuvoihin ja veneisiin. Tämä edellyttää, että aurinkosähköjärjestelmän asetukset eroavat paljon kodin asennuksesta. Voidaan tunnistaa viisi asiaa, jotka ovat olennaisesti erilaisia toimialallamme.
- Osittainen varjostus on paljon yleisempää
- Vähemmän tai vain yksi aurinkopaneeli
- Suosi aurinkopaneelien rinnakkaisliitäntää sarjan sijaan
- 12V tai 24V* DC -akkujen off-grid-lataus, ei 230V AC
- Tehotehokkuuden ja virransäästön tarve (älä tuhlaa energiaa)
- Tehokkaiden aurinkokennojen käyttö
KUINKA SE TOIMII?
Yllä mainitut tekijät ovat avainasemassa todellisen jahteihin ja matkailuautoihin optimoidun latausohjaimen valmistamisessa. Eikä vain teknologian siirtäminen talon kattoasennuksesta.
MoonRay ratkaisee kaiken ja optimointi toimii näin:
- Lataus alkaa, kun aurinkopaneeli(t) saavuttavat jännitteen 0,1 V yli akun jännitteen (joskus <0,9 V). Jopa niin pienellä teholla se lisää päivän aikana varastoidun kokonaisenergian määrää. Varsinkin maissa, joissa sää on pilvinen tai aurinko paistaa alhaisissa kulmissa.
- Energiatehokkuuskäyrä on erittäin tasainen. Tätä voisi verrata hienosäädettyyn polttomoottoriin. Siellä on hyvä vetovoima alhaisista kierrosluvuista aina korkeille kierroksille asti. Sen sijaan vanhanaikainen MPPT olisi mieluummin erittäin tehokas vain tietyllä (korkealla) RPM:llä. Sen kustannuksella, että teho on alhainen tai ei ollenkaan alhaisemmilla kierrosluvuilla.
- MoonRay on tehokas, vaikka aurinkopaneelien satunnainen koko ei ole optimoitu. Toisin sanoen, valitse aurinkopaneelisi koko/watti ilman rajoituksia.
- MoonRay kerää enemmän satoa luonnollisten voimanvaihteluiden aikana ylös ja alas. Eikä rajoitu täydellisiin kulmiin ja auringon säteilyyn.
- MoonRayssa on optimoitu MPPT-algoritmi pienempää aurinkopaneelijännitettä varten. Se on myös sovitettu aurinkopaneelien Vmp alueella 17-25 volttia. Tämä lataa 12 V akkua yhdellä aurinkopaneelilla tai useilla aurinkopaneeleilla. (muista, että rinnakkain on paras aurinkopaneeliasennus huviveneeseen/matkailuautoon)
Alhainen virrankulutus
Säätimen oma erittäin matala virrankulutus on toinen todiste säätimen suunnittelussa, että tämä laite ei hukkaa lataustehoa. MoonRay on pienin itsekulutus markkinoilla vain 13mA (Moonray 320 14 mA)!
Saatavilla ilmainen Sunbeamsystem appi sekä edullinen lisänäyttö lataussäätimelle, joista voit katsella latauksen tilaa (Vain yksi kerraallan voi olla asennettuna). Lisävarusteisella Bluetooth donglella ja apilla näet kaiken latauksesta mobiililaitteella.
Säätimen omalta LCD-näytöltä näet mm. latauksen tilan, akun arvioidun varastilan, latausjännitteen, akkujännitteen, latausvirran jne.

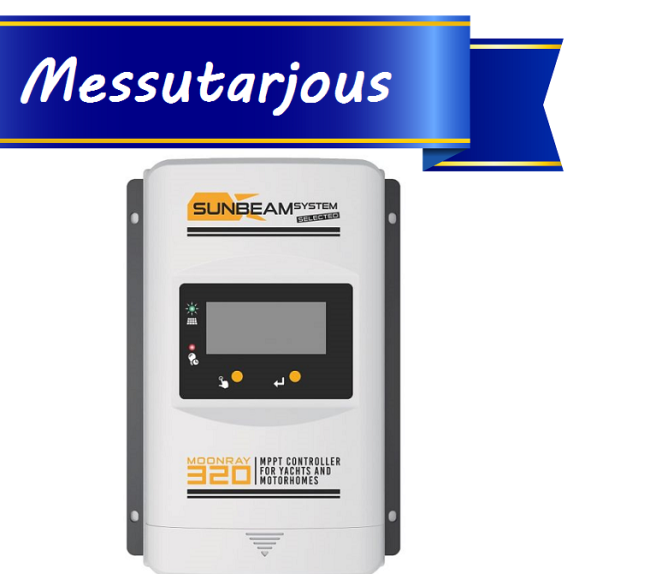

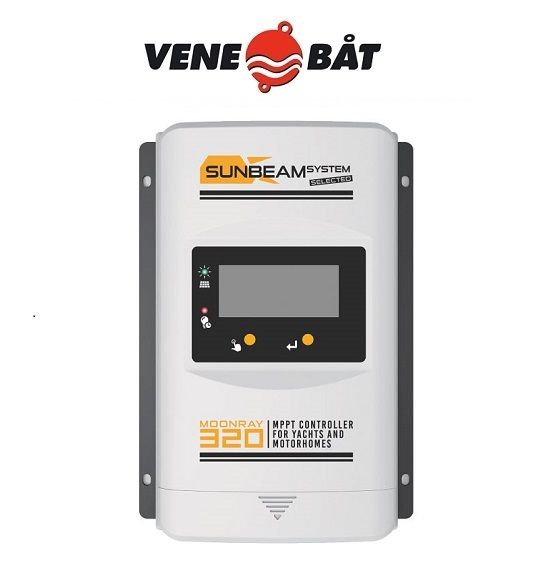

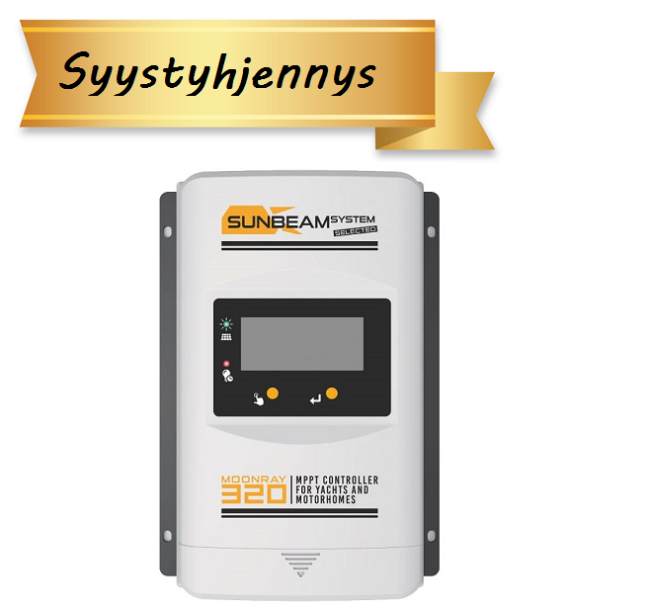

SUNBEAMsystem MoonRay 320 MPPT lataussäädin
Tuotekoodi: MoonRay320
Myymälässä: Noudettavissa yli 2 kpl Verkkokaupassa: Heti toimitukseen yli 2 kpl
Rahtivapaa toimitus Postin, Matkahuollon tai DBSchenkerin noutopisteisiin.
Tiedostot
Luultavasti ei! Tämän takia kehitettiin MoonRay-säädinsarja. Näin voimme tarjota täysin optimoidun lataussäätimen. Haluamme, että jokaisen huvialuksen tai matkailuauton omistaja voi nauttia aurinkopaneeliensa täydestä potentiaalista. MoonRay-lataussäädin aloittaa lataamisen heti, kun valo nostaa aurinkopaneelin latausjännitteen hieman akun jännitteen yli. Tämä pidentää päivittäisiä latausjaksoja. Monet muut säätimet vaativat täyttä auringonvaloa, jotta aurinkopaneeli edes aloittaa lataamisen.
Tällä lataussäätimellä saat koko päivän ajan aurinkoenergiaa talteen, koska lataussäädin käynnistyy heti kun paneelilta tuleva jännite nousee 0.1 V yli akkujännitteen!
Esim. Victronin MPPT säätimet, jotka siis kaikki suunniteltu pääasiassa mökkkäyttöön suurille aurinkopaneelimäärille, käynnistyvät vasta kun paneelijännite nousee 5.0 V yli akkujännitteen ja lataus ei välttämättä käynnisty vene- tai karavaanikäytössä lainkaan niinä päivinä kun hiukan utuista!
Aurinkopaneelien sarja- tai rinnankytkentä
Vahva suosituksemme on kytkeä useampi aurinkopaneeli rinnan, jotta asennus olisi turvallisempi ja robustimpi. Tämän lisäksi mikäli käytät moderneita aurinkopaneeleita, kuten SUNBEAMsystem, tuotto on parempi osittain varjostetussa ympäristössä verrattuna siihen, että aurinkopaneelit kytketään sarjaan. Asennuksesta tulee helpompi ja yksinkertaisempi kun teet sen rinnankytkennällä. Kaikki pluskaapelit menevät +terminaaliin ja kaikki miinuskaapelit menevät –terminaaliin ohjaimessa. Sarjaankytkentä vaatii aina myös ohitusdiodien asennuksen joka paneelille, joka on myös aina riski kestävyyden kannalta.
| Järjestelmän nimellisjännite | 12/24 Vdc (Automaattitunnistus) | ||
| Akuston jännite | 8 ～ 30 V | ||
| Max. paneelin Voc | 45 V | ||
| Max. paneelin nimellisteho | 320 W/12 V (640 W/24 V) | ||
| Max. hyötysuhde | 98.3% | ||
| Hyötysuhde* matala valo/pieni paneeli |
97% @ 1/6 paneeliteholla |
97% @ 1/3 paneeliteholla |
96% @ 2/3 paneeliteholla |
| Virrankulutus | ≤14mA | ||
| Käyttölämpötila* (100% teholla) | -25℃ ～+50℃ |
| Suojausluokitus | IP33 |
| Mitat | 217 × 158 × 56.5 mm |
| Kiinnitysruvien jako | 160 × 149mm |
| Kiinnitysruuvien rei’ät | ⌀ 5mm |
| Kaapeliliitännät max | 6 mm2 |
| Paino | 0.96 kg |
Kahden vuoden takuuaika
